ZMABY气动薄膜小流量调节阀概述
ZMABY气动薄膜小流量调节阀，由气动薄膜多弹簧执行构和小流量阀组成。适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。

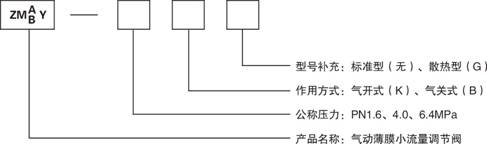

ZMABY气动薄膜小流量调节阀型号说明
ZMABY气动薄膜小流量调节阀技术参数和性通
阀体
|
型式 |
直通锻造阀 |
|
公称通径 |
G1/2"、G3/4" |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
材料 |
锻不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
普通型：-40～+230℃、散热型：+230～+450℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
线性特性 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
执行机构
|
型式 |
ZHA/B多弹簧簿膜执行机构 |
|
型号 |
ZHA/B-11 |
|
有效面积cm2 |
200 |
|
行程mm |
10 |
|
弹簧范围Kpa |
20～100（标准）、40-200、80-240、20-60、60-100 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项 目 |
指标值 |
|
基本误差%（带定位器） |
±1.0 |
|
回 差%（带定位器） |
≤1.0 |
|
泄 露 量 l/h |
0.01%×阀额定容量 |
|
可调范围 R |
30：1 |
额定流量系数KV、额定行程、允许压差
|
公称通径DN(mm) |
G1/2"、G3/4" |
||||||||
|
阀座直径dN(mm) |
2 |
2.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
额定行程L (mm) |
10 |
||||||||
|
额定流量系数Kv |
0.04 |
0.06 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1 |
|
允许压差 (MPa) |
6.4 |
5.6 |
4.6 |
||||||
注：允许压差确定依据：1）标准弹簧； 阀关闭P2=0； 2）流向为底进高出。
ZMABY气动薄膜小流量调节阀外形尺寸
|
公称通径 |
阀座直径 |
L |
H(mm) |
H1 |
A |
重量 |
|
|
普通型 |
散热型 |
||||||
|
G1/2"、G3/4" |
2~9 |
80 |
280 |
400 |
19 |
230 |
18 |
