ZDGT耐腐蚀电动隔膜调节阀概述
ZDGT耐腐蚀电动隔膜调节阀由PSL系列和3810系列直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动隔膜调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
电动隔膜调节阀阀阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。ZDGT耐腐蚀电动隔膜调节阀与ZAZT隔膜调节阀只是执行机构的不同，用户可根据实际工况需要进行选购。
ZDGT耐腐蚀电动隔膜调节阀技术参数
| 公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 允许压差（MPa） | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 | |||
| 额定流量系数Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 | |
| 公称压力（MPa） | 1.0 | |||||||||||||
| 行程（mm） | 10 | 16 | 25 | 40 | 60 | |||||||||
| 流量特性 | 近似快开（调节式） | |||||||||||||
| 法兰尺寸 | 铸铁法兰按JB78-59，铸钢法兰按JB79-59 | |||||||||||||
| 配用电动执行机构型号 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | ||||||||
| 381L |
381LSA-08 381LXA-08 |
381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | |||||||||
| 防爆型 | 381LXA-20 | 381LXB-30 | 381LXB-50 | |||||||||||
ZDGT耐腐蚀电动隔膜调节阀执行机构
| 型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
| 201 |
381LSA-08 381LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线） 输出信号：DC4～20mA 防护等级：IP67 带手轮 |
电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线） 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
| 202 |
381LSA-20 381LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 |
||
| 204 |
381LSB-30 381LXB-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 |
||
| 208 |
381LSB-50 381LXB-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 |
||
| 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
ZDGT耐腐蚀电动隔膜调节阀性能指标
| 项目 | 指标值 |
| 基本误差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死区％ | ≤3.0 |
| 始终点偏差％ | ±2.5 |
| 额定行程偏差％ | ±2.5 |
| 纯滞后 | ≤IS |
| 允许泄量L/H | 橡胶隔膜片"0"，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水） |
| 绝缘电阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |
ZDGT耐腐蚀电动隔膜调节阀阀体衬里和隔膜材料的组合
| 阀体材料 | 衬里材料 | 隔膜材料 | 使用温度 | 适用场合 |
| 铸铁HT200 | 无 | 氯丁橡胶 | 0～65℃ | 无腐蚀性介质，水及研磨剂，泥浆类介质 |
| 铸铁HT200 | PCTFE | PCTFE | -15～150℃ | 强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质 |
| ZG230-450 | PCTFE | PCTFE | -15～150℃ | 强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质 |
|
铸不锈钢 ZG1Cr18Niti |
无 | 氟橡胶 | -20～150℃ | 一般酸、碱有机溶剂等介质 |

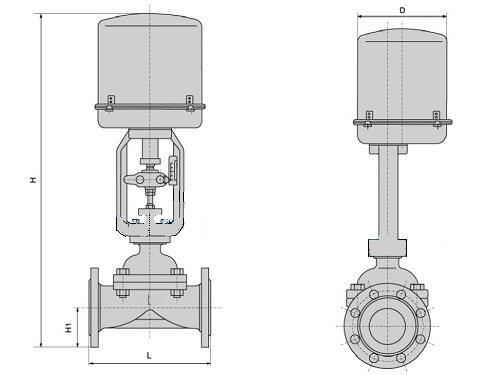

ZDGT耐腐蚀电动隔膜调节阀外形尺寸
| 公通径（mm） | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | |
| L（mm） | 145 | 155 | 190 | 210 | 240 | 270 | 355 | 451 | 600 | 720 | |
| H1（mm） | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | |
| 配PSL | H（mm） | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 |
| D（mm） | 176 | 225 | |||||||||
| 重量（KG） | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | |
| 配381L | H（mm） | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 |
| D（mm） | 225 | 310 | |||||||||
| 重量（KG） | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | |
