ZDLM电动套筒调节阀概述

ZDLM电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。（也可配其它品牌直行程执行机构）。

电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制调节阀开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特ZDLM点。控制精度和性能比DKZ型有明显提高。

电动套筒调节阀的阀芯为流体压力平衡型阀芯。而电动单座调节阀的阀芯为流体压力不平衡型阀芯，所以电动套筒调节阀更能适应压差较大的场合。在有些场合可以代替电动单座调节阀

ZDLM电动套筒调节阀应用

ZDLM套筒调节阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型电子式电动套筒调节阀适用于泄漏要求较严，压差不大的干净介质场合。双密封型电子式电动套筒调节阀适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。电子式电动套筒调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

ZDLM电动套筒调节阀技术参数

公称通径mm		25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数kv	直线型	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	10	16	25	40	63	100	160	250	400	630	1000	1600
公称压力（MPa）		0.6,1.6， 2.5， 4.0， 6.4
行程（mm）		16		25		40			60			100
流量特性		直线，等百分比，快开
工作温度℃		-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通套筒铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

ZDLM电动套筒调节阀执行机构技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线）输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线）输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

ZDLM电动套筒调节阀性能指标

项目			指标值
基本误差％			配361L 2.0；配PSL 0.1
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			30：1
额定行程偏差％			2.5
允许泄量L/H			单密封符合JB/T7387-94 IV级小于阀的额定容量×10-4 双密封符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3

ZDLM电动套筒调节阀允许压差

公称通径（mm）		25	40		50	65	80	100	150		200	250	300
阀座直径（mm）		25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4 3.14	6.4 1.92	6.4 1.23	5.1 0.78
	PSL204		4.31	2.76	1.76	6.4 1.04	6.4 0.69	5.62 0.44
	PSL208					1.86	1.23	0.78	6.4 0.50	5.31 0.35	3.97 0.20
	PSL320								1.26	0.87	0.49	6.4 0.32	4.14 0.22
配361L	361LSA-20	6.4 3.14	6.4 1.92	6.4 1.23	6.4 0.78
	361LSB-50					6.4 1.16	6.4 0.76	6.25 0.49
	361LSC-65								6.4 0.64	4.32 0.41	3.23 0.28
	361LSC-99								0.63	0.44	0.25	3.31 0.16	0.27 0.11

注:1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或**工作压差超出列表范围，请与我们联系，采取适当方法可解决

ZDLM电动套筒调节阀外形尺寸 mm

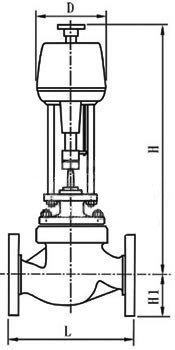

配PSL执行机构

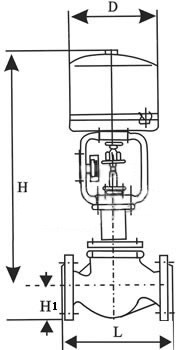

配361执行机构

公通径（mm）			25	40	50	65	80	100	150	200	250	300
L（mm）	PN1.6MPa		184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		210	251	286	311	337	394	508	650	800	870
H1（mm）			72	87	92	105	110	127	174	209	300	350
配PSL	H（mm）	普通型	750	765	767	845	857	875	1025	1045	1252	1545
	H（mm）	散热片型	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D（mm）		176								225
	重量（KG）		23.5	33.5	40.5	69	84	112	189	262	415	635
配361L	H（mm）	普通型	513	650	652	770	782	800	1080	1125	1345	1365
	H（mm）	散热片型	663	815	822	950	967	1010	1340	1385	1625	1645
	D（mm）		225						310
	重量（KG）		31	49	56	84	99	127	242	315	463	683
