ZMABS气动薄膜角形调节阀概述
ZMABS气动薄膜角形调节阀，由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状

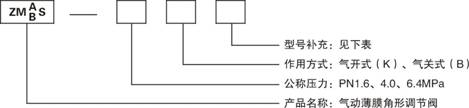

ZMABS气动薄膜角形调节阀型号说明
|
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
夹套保温型 |
|||||||
|
代号 |
无 |
D |
G |
W |
J |
|||||||
介质的调节。
技术参数和性通
阀体
| 型式 |
角形单座铸造球型阀 |
||||
|
公称通径 |
20、32、40、50、65、80、100、125、150、200mm |
||||
|
公称压力 |
PN1.6、4.0、6.4MPa |
||||
|
法兰标准 |
JB/T79.1-94～79.2-94等 |
||||
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
||||
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
||||
|
压盖型式 |
螺栓压紧式 |
||||
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
||||
|
结构形式 |
（详见图1～图4） |
||||
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
||||
|
流量特性 |
等百分比特性和线性特性 |
||||
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、 |
||||
执行机构
| 型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
型号 |
ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
|
有效面积cm2 |
350 | 350 | 560 | 900 | 1400 |
|
行程mm |
10、16 | 25 | 40 | 40、60 | 100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
项目 |
不带定位器 |
带定位器 |
|||||||||||||
|
基本误差% |
±5.0 |
±1.0 |
|||||||||||||
|
回差% |
≤3 |
≤1.0 |
|||||||||||||
|
死 区% |
≤3 |
≤0.4 |
|||||||||||||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|||||||||||
|
终点 |
±2.5 |
||||||||||||||
|
气关 |
始点 |
±2.5 |
|||||||||||||
|
终点 |
±2.5 |
||||||||||||||
|
额定行程偏差% |
≤2.5 |
||||||||||||||
|
泄 露 量l/h |
0.01%×阀额定容量 |
||||||||||||||
|
可调范围R |
30:01 |
||||||||||||||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm) |
20 |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
|
阀座直径dN(mm) |
10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | |
|
流量系数Kv |
1.6 | 2.5 | 1 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||
|
配用执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|||||||||||
允许压差
|
公称通径DN(mm) |
20 |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
|
阀座直径dN(mm) |
10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
|
执行机构 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
||||||||||||
|
作用 |
气源 |
弹簧 |
允 许 压 差 △P(MPa) |
|||||||||||||
| 气关 | 140 | 20~100 | 4.64 | 3.09 | 1.98 | 1.11 | 0.71 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 |
| 250 | 20~100 | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | |
| 400 | 40~200 | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | |
| 气开 | 140 | 20~100 | 6.4 | 6.19 | 3.96 | 3.23 | 1.43 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.17 | 0.15 | 0.11 | 0.06 |
| 250 | 40~200 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.68 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | |
| 400 | 80~240 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | |
|
注：对于波纹管密封调节阀，**允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。 |
||||||||||||||||
外形尺寸及重量
|
单位:mm |
||||||||||||||
|
公称通径 |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
|
L |
PN16/40 |
85 | 95 | 115 | 115 | 130 | 145 | 155 | 175 | 200 | 240 | 300 | ||
|
PN64 |
100 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | |||
|
A |
285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | |||
|
H1 |
PN16/40 |
107 | 107 | 114 | 132 | 137 | 164 | 174 | 189 | 213 | 243 | 298 | ||
|
PN64 |
119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 | |||
|
H2 |
298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |||
|
H3 |
PN16/40 |
267 | 267 | 282 | 300 | 305 | 402 | 412 | 427 | 474 | 504 | 559 | ||
|
PN64 |
279 | 297 | 290 | 308 | 315 | 407 | 417 | 438 | 491 | 511 | 565 | |||
|
H4 |
PN16/40 |
267 | 267 | 282 | 300 | 305 | 402 | 412 | 427 | 604 | 634 | 689 | ||
|
PN64 |
279 | 279 | 290 | 308 | 315 | 407 | 417 | 438 | 621 | 641 | 695 | |||
|
C |
220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |||
|
H6 |
180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |||
|
重量(kg) |
PN16/40 |
16 | 17 | 19 | 24 | 30 | 48 | 57 | 64 | 100 | 120 | 185 | ||
|
PN64 |
20 | 21 | 25 | 34 | 42 | 64 | 72 | 83 | 138 | 150 | 225 | |||
|
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。 |
||||||||||||||
|
单位：mm |
||||||||||||
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
|
PN64 |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
|
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
|
|
H1 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
|
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
H3 |
88 |
88 |
88 |
88 |
88 |
94 |
94 |
94 |
110 |
110 |
110 |
|
|
D1 |
PN16/40 |
230 |
230 |
250 |
270 |
305 |
342 |
375 |
430 |
490 |
556 |
665 |
|
PN64 |
270 |
270 |
305 |
342 |
375 |
430 |
490 |
556 |
665 |
665 |
765 |
|
|
D2 |
PN16/40 |
310 |
310 |
335 |
355 |
390 |
430 |
465 |
520 |
585 |
660 |
770 |
|
PN64 |
355 |
355 |
390 |
430 |
465 |
520 |
585 |
600 |
770 |
770 |
890 |
|
|
h |
15 |
15 |
15 |
15 |
15 |
18 |
18 |
18 |
20 |
20 |
20 |
|
|
n-d |
PN16/40 |
8-12 |
8-12 |
8-12 |
8-14 |
8-14 |
10-14 |
10-14 |
12-16 |
14-16 |
16-16 |
18-16 |
|
PN64 |
8-14 |
8-14 |
8-14 |
10-14 |
10-14 |
12-16 |
14-16 |
16-16 |
18-16 |
18-16 |
18-16 |
|
|
Y |
45 |
45 |
60 |
65 |
75 |
90 |
104 |
135 |
165 |
195 |
245 |
|
|
C |
220 |
220 |
220 |
220 |
220 |
265 |
270 |
270 |
320 |
320 |
320 |
|
|
H6 |
180 |
180 |
180 |
180 |
180 |
240 |
236 |
236 |
310 |
310 |
310 |
|
|
重量(kg) |
36 |
43 |
46 |
54 |
62 |
82 |
95 |
128 |
190 |
252 |
283 |
|
|
注：1、保温长度以700mm为例，表中重量为PN16数据，也可安装侧装式手轮。 |
||||||||||||
